環鏈斗式提升機

發布人:新鄉天太斗式提升機廠家 發布時間:2019-07-24

HL環鏈斗式提升機

HL型環鏈斗式提升機產品概述:

HL型環鏈斗式提升機又稱環鏈式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料,如糧食、煤、水泥、碎礦石等,輸送高度可達40m,其特點為,結構簡單,運行平穩,掏取式裝料,混合式或重力卸料,輪緣采用組合鏈輪,更換方便,鏈輪輪緣經特殊處理壽命長,下部如采用重力自動張緊裝置,能保持恒定的張力,避免打滑或脫鏈,同時在料斗遇阻時,有一定的容讓性能夠有效地保護運動部件,物料溫度不超過250℃。


HL型環鏈斗式提升機工作原理:

    我公司生產的HL型環鏈斗式提升機,由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置,利用“掏取法”進行裝載,“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈式提升機,由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置,利用“掏取法”進行裝載,“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。

針對不同的使用要求,本機具有下列不同的制法和裝法:

1、按料斗形狀分為兩種

S制法--帶有深園底形料斗

Q制法--帶有淺園底形料斗

2、按上部區段卸料口的形式分為兩種

X1 制法--帶有傾斜法蘭的卸料口

X2 制法--帶有水平法蘭的卸料口


HL型環鏈斗式提升機主要特點:

1.運行平穩、輸送效率高。

2.料斗形式多,應優先選用。

3.適應性強、安裝維修方便、壽命長。

4.整機體積小、轉速高、確保快速均勻輸送。

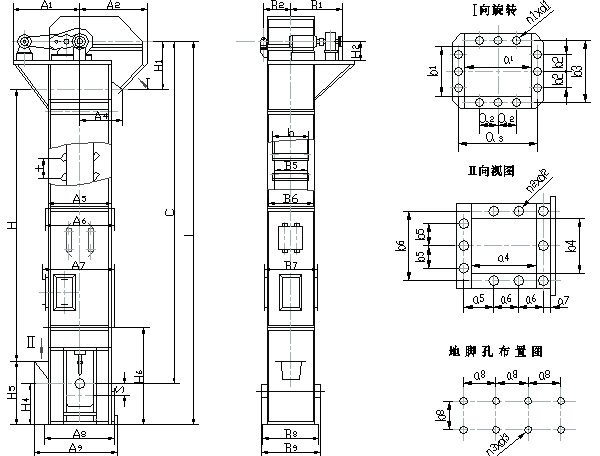

HL環鏈斗式提升機外形圖:
HL環鏈斗式提升機外形圖

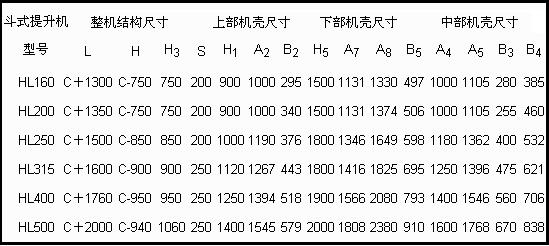

環鏈斗式提升機尺寸表

HL型環鏈斗式提升機主要技術參數:

     項目環鏈斗式提升機型號
HL300HL400
S制法Q制法S制法Q制法
輸送能力,m3/h281647.230
料斗容量,升5.24.410.510
斗距,毫米500500600600
運行部分(料斗牽引鏈條)Kg/m24.82429.2  28.3
牽引鏈條型式鍛造環形鏈
圓鋼直徑(毫米)1818
節距 (毫米)5050
破斷強度(公斤) 1280012800
料斗運動速度(米/秒)1.251.25
傳動鏈條軸轉數(轉/分)37.537.5
輸送物料的散狀比重H,米N,千瓦H,米N,千瓦H,米N,千瓦H,米N,千瓦
0.8596.35644.36307336.3
1.0527.55605.12277.6307
1.25418.7495.3238267.6
1.6319.7395.318.58.4228.2
2.0249.7295.35158.6188.4
傳動裝置制法C1C2C3C4C1C2
圓柱齒輪減速機傳動裝置右裝JZQ400—IV—3UJZQ400—IV—3U
傳動裝置左裝JZQ400—IV—4YJZQ400—IV—4Y
電動機型號Y132M2—6Y160M—6Y160L—6Y160M—6Y160L—6
傳動裝置功率(千瓦)5.57.57.57.57.57.5
棘輪制動裝置(齒輪X模數)6X186X188X158X156X188X15
傳動裝置重量(公斤)628702870885902917
物料的最大塊度(毫米)25354555
